Uvod u Mullite

Mulit se deli na tri tipa: -mulit, ekvivalentan čistom 3Al2O3·2SiO2, koji se naziva 3:2 tip; -mulit, čvrsti rastvor sa viškom Al2O3, blago proširenog karaktera, naziva se 2:1 tip; Gama-mulit, čvrsti rastvor sa malom količinom TiO2 i Fe2O3. Mulit je stabilan u petrohemijskim svojstvima i nerastvorljiv u HF. Njegova gustina je 3,03g/cm3, Mohsova tvrdoća 6 ~ 7, tačka topljenja 1870 stepeni, toplotna provodljivost (1000 stepeni) je 13,8W/(m·K), koeficijent linearne ekspanzije (20 ~ 1000 stepeni) je 5,3×{{ 30}} stepen, modul elastičnosti 1,47×1010Pa.

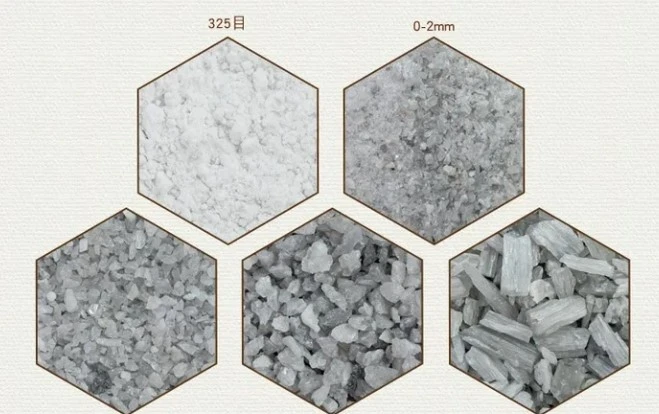

Mulit je vatrostalna sirovina sa kristalnom fazom 3Al2O3.2SiO2 kao glavnom komponentom. Mulit se dijeli na prirodni mulit i sintetički mulit. Prirodni mulit je rijedak i uglavnom je sintetički. Hemijski sastav mulita je Al2O371,8% i SiO228,2%. Mineralna struktura je rombični kristalni sistem, a kristali su raspoređeni u dugačke stubove, igle i lančiće. Igličasti mulit je isprepleten u proizvodima da formira čvrst kostur.

Mulit ima dobra mehanička i termička svojstva na visokim temperaturama, tako da sintetički mulit i njegovi proizvodi imaju prednosti visoke gustine i čistoće, visoke strukturne čvrstoće na visokoj temperaturi, niske stope puzanja na visokoj temperaturi, niske stope termičkog širenja, jake otpornosti na hemijsku eroziju i dobra otpornost na termalni udar.

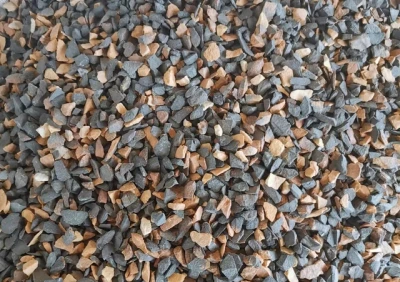

Proizvodnja mulitnih materijala općenito se može napraviti od kaolinita, minerala silimanit grupe, aluminij hidroksida ili aluminij oksida i silicijum dioksida direktno sintetiziranih. Glineni materijal reaguje sa mineralima grupe glinice ili silimanita i industrijskom glinicom pod uslovima zagrevanja F da bi se formirao primarni i sekundarni mulit, a primarni mulit se formira u opsegu od 1000 ~ 1200 stepeni, a kristalizacija se povećava daljim povećanjem temperature. Formiranje sekundarnog mulita se obično završava na 1650 stepeni. Za proizvodnju gustih mulitnih proizvoda, obično se koristi proces sinteriranja u dva koraka. Mulit dolazi u dva kristalna oblika: igličasti i prizmatični. Acikularni mulit jača staklenu fazu i fazu hemijskog sastava materijala, a vatrostalnost igličastog mulita je veća od prizmatičnog mulita. Kaolinit se brzo zagreva na više od 1400 stepeni C da bi se formirao iglasti mulit. Inače, sporim zagrijavanjem na nižu temperaturu nastaje prizmatični mulit. Postoje i izvještaji o cjevastom i sferičnom mulitu, pri čemu se pretpostavlja da je prvi nastao zbog neusklađenosti tetraedarske veličine silicijevog dioksida i glinice što rezultira napetošću uzrokovanom cjevastim oblikom, a potonji se naziva dušikovim mulit. Karakteristike anizotropije toplotnog širenja mulita čine ga dobrom termičkom stabilnošću. Kada se napredni materijal od mulita koristi kao dijelovi ulagača, može se direktno zamijeniti u pogonu bez prethodnog zagrijavanja.

Popularni tagovi: uvod u mulit, Kina upoznavanje sa proizvođačima, dobavljačima mulita, утҡа сыҙамлы сәнәғәт, утҡа сыҙамлы хеҙмәтләндереү, юғары температура процестары өсөн утҡа сыҙамлы, ҡаршылыҡ мейестәре өсөн утҡа сыҙамлы, утҡа сыҙамлы етештереүсе, каналдар өсөн утҡа сыҙамлы
